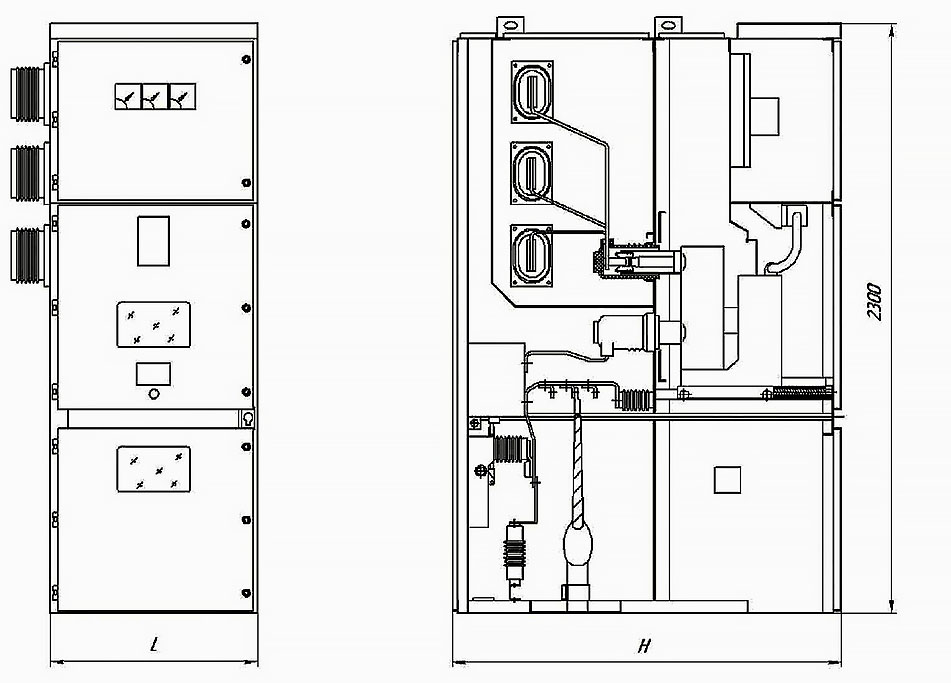

К-07-К10 КТЗ

    k 07 k10 ktz

    Наименования параметра Значение параметров
    Номинальное напряжение, кВ 6, 10
    Наибольшее рабочее напряжение 7,2; 12
    Номинальный ток главных цепей при частоте 50 Гц, А 630; 800; 1000; 1250; 1600; 2500; 3150
    Первичный номинальный ток трансформаторов ток, А 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3150
    Номинальный ток сборных шин 630; 1000; 1250; 1600; 2500; 3150; 4000
    Номинальный ток отключение встроенного выключателя, кА 12,5; 16; 20; 25; 31,5
    Номинальный ток электродинамической стойкости, главных цепей, кА 51
    Ток термической стойкости (кратковременный ток), кА 40±50%
    Время протекания тока термической стойкости, сек. 2
    Номинальное напряжение вспомогательных цепей:
     - цепи защиты, управления и сигнализации постоянного и переменного тока, В;
     - цепи трансформаторов напряжения (защиты, измерения, учета), Б

    220
    100

    Наименование показателя классификации Исполнение
    Уровень изоляции по ГОСТ 1516,1 Нормальная изоляция
    Вид изоляции воздушная
    Наличие изоляции токоведущих частей с неизолированными шинами
    Наличие выдвижных элементов в шкафах с выдвижными элементами, без выдвижных
    Вид линейных высоковольтных подсоединений кабельные, шинные
    Условие обслуживание двухсторонее
    Степерь защиты по ГОСТ 14254 для УЗ:
     - при закрытых дверях-1Р20;
     - при открытых дверях-1Р00;
     для У1:
     - закрытое исполнение-IP34
    Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединений шкаф ввод с высоковольтным выключателем, трансформаторами тока, ОНП;
    шкаф линии с высоковольтными выключателями, трансформаторами тока, ОНП;
    шкаф трансформатора напряжение с предохранителем;
    Наличие дверей в отсеке выдвижного элемента шкафы с дверьми
    Наличие теплоизоляции по ГОСТ 15150 с теплоизоляцией
    Наличие закрытого коридора по ГОСТ 15150 с коридором управления и обслуживания
    Вид управления дистанционное, местное

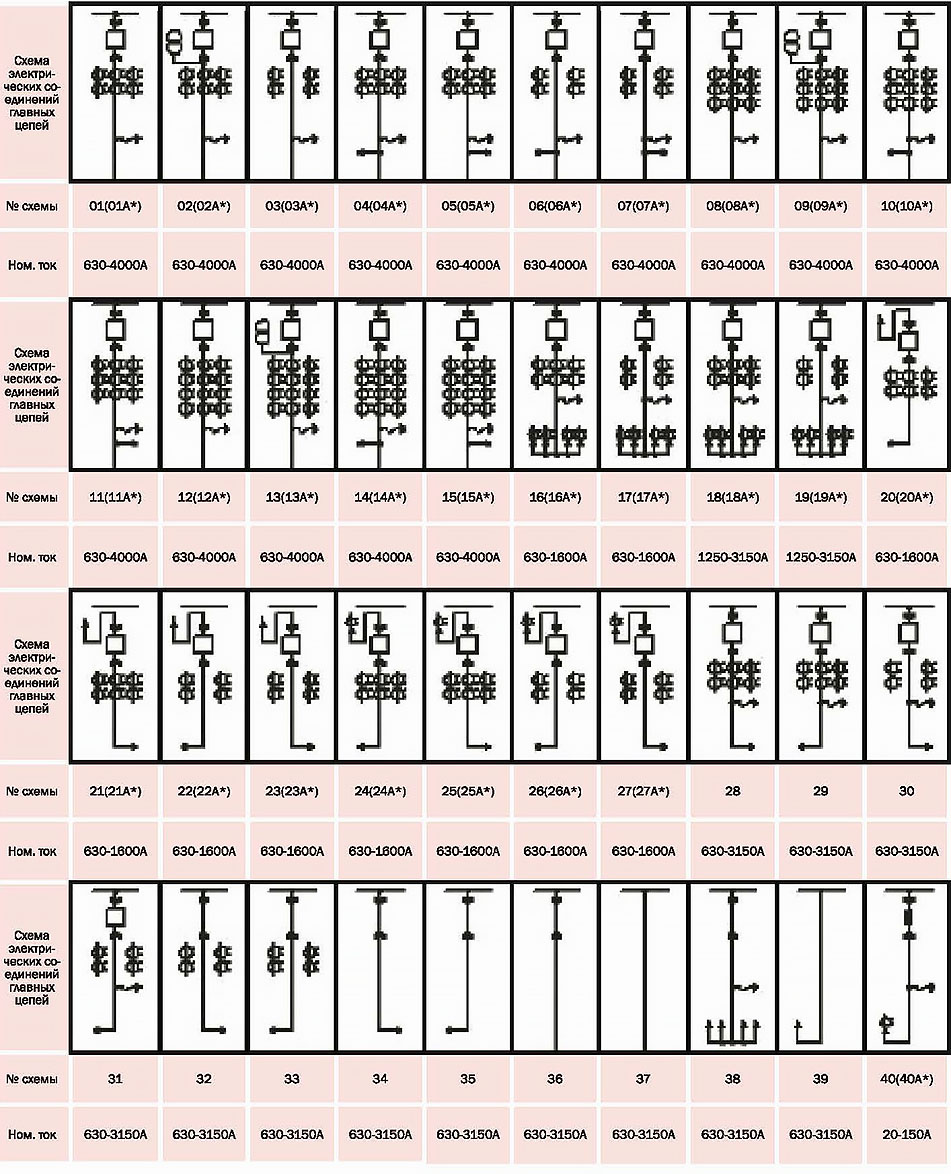

    k 07 k10 ktz 1

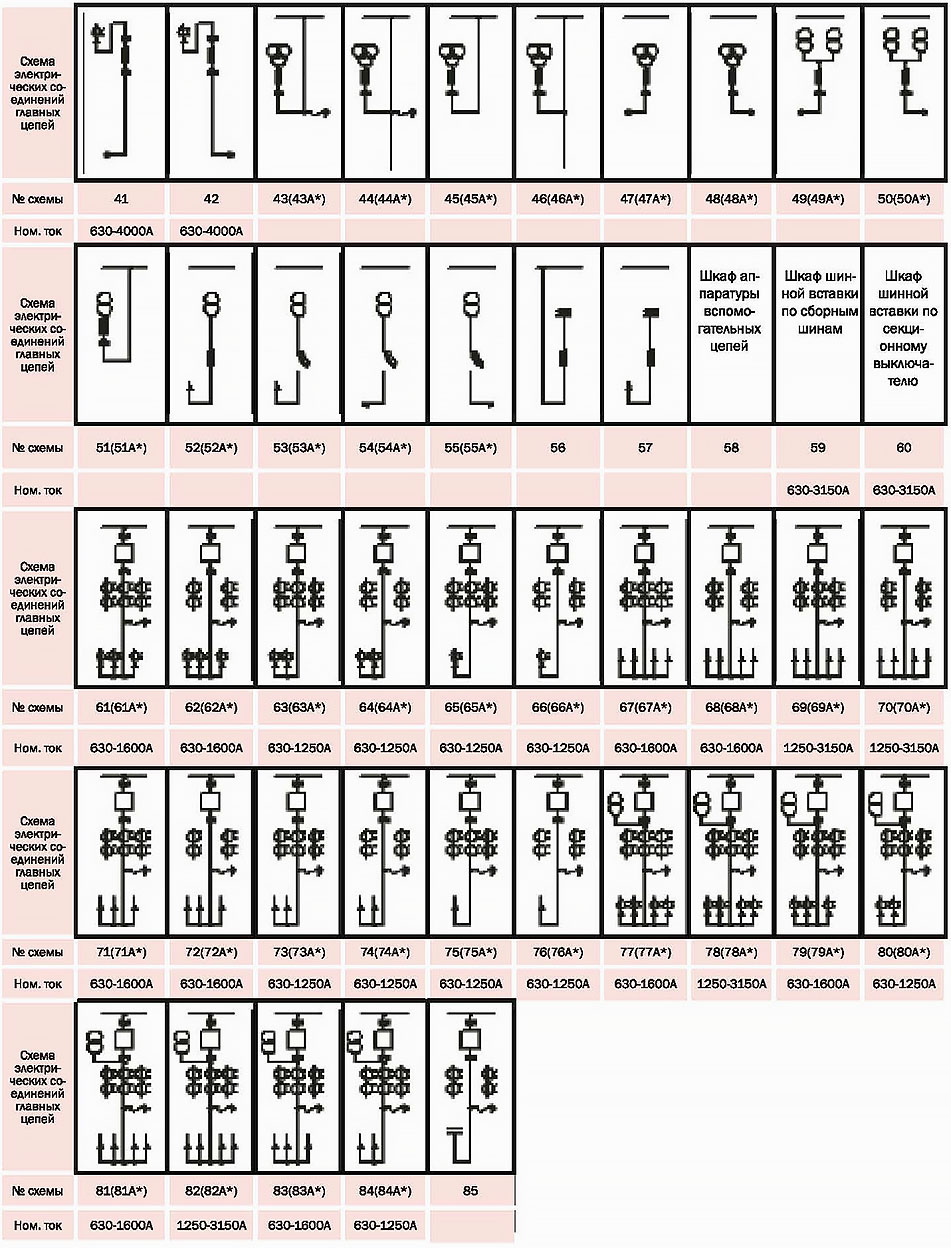

    k 07 k10 ktz 2

    • Тип: Кассетного исполнения
