ТМ 25-2500-6,10кВ

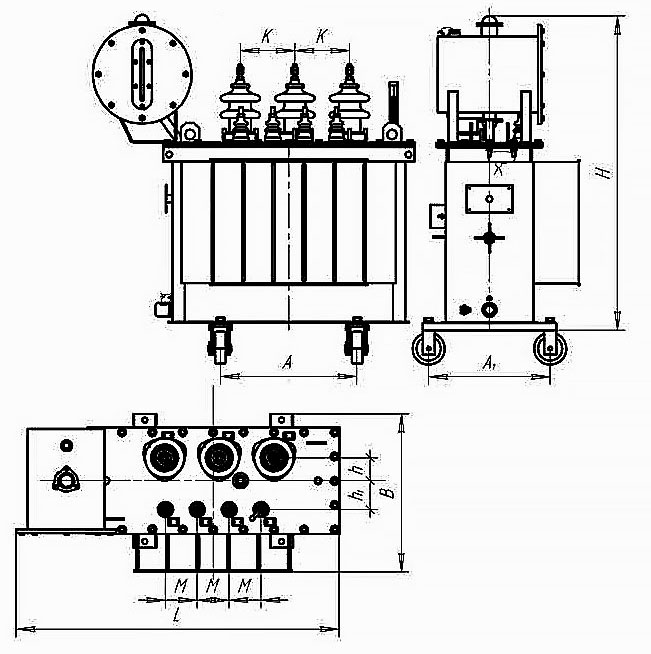

    tm 25 2500 6 10 kv 1

    Номинальная мощность, кВа Тип Номинальное напряжение, кВ Группа соединений обмоток Р о. Вт Рк Вт Uk % I0%
    25 ТМ-25 6(10)/0,4 У/Ун-0; У/Zh-11 120 600; 690 4,5; 4,7 3,0
    40 ТМ-40 6(10)/0,4 У/Ун-0; У/Zh-11 160 880; 1000 4,5; 4,7 2,8
    63 ТМ-63 6(10)/0,4 У/Ун-0; У/Zh-11 210 1280; 1470 4,5; 4,7 2,6
    100 ТМ-100 6(10)/0,4 У/Ун-0; У/Zh-11 280 1900; 2270; 2270 4,5; 4,7; 4,5 2,2
    160 ТМ-160 6(10)/0,4 У/Ун-0; У/Zh-11 450 2600; 3100; 3100 4,5; 4,7; 4,5 1,9
    250 ТМ-250 6(10)/0,4 У/Ун-0; У/Zh-11 610 3700; 4200; 4200 4,5; 4,7; 4,5 1,9
    400 ТМ-400 6(10)/0,4 У/Ун-0; Д/Ун-11 780 5500; 5900 4,5 1,4
    630 ТМ-630 6(10)/0,4 У/Ун-0; Д/Ун-11 1070 7600; 8500 5,5 1,0
    1000 ТМ-1000 6(10)/0,4 У/Ун-0; Д/Ун-11 1470 12200 5,5 0,8
    1250 ТМ-1250 6(10)/0,4 У/Ун-0; Д/Ун-11 1740 14800 6,0 0,6
    1600 ТМ-1600 6(10)/0,4 У/Ун-0; Д/Ун-11 1750 18000 6,0 0,5
    2500 ТМ-2500 6(10)/0,4 У/Ун-0; Д/Ун-11 2770 28000 6,5 0,4



    Номинальная мощность, кВа Рис. L B H K M h h1 A A1 Масса полная, кг Масса масла, кг
    25 1 1041 518/535 973 170 90 80 95 450 400 287/302 80/85
    40 1041 520/550 1023 170 90 80 95 450 400 335/354 85/91
    63 2 1130 561/596 1055 170 90 85 110 500 400 415/435 106/113
    100 2 1095 667/707 1100 190 90 95 110 550 450 522/553 125/132
    160 4 1180 692/742 1210 190 90 115 120 550 550 715/766 179/192
    250 1220 778/836 1285 230 110 110 115 550 550 955/1015 215/228
    400 5 1385 762 1440 230 150 130 130 660 660 1300 281
    630 1493 868 1585 230 150 150 150 660 660 1868 425
    1000 6 1844 1100 1982 230 190 180 150 820 820 2700 596
    1250 1966 1116 2072 230 200 180 150 820 820 2935 625
    1600 2235 1270 2380 250 210 180 160 1070 1070 4400 1070
    2500 7 2435 1290 2285 230 145 200 170 1070 1070 5790 1450

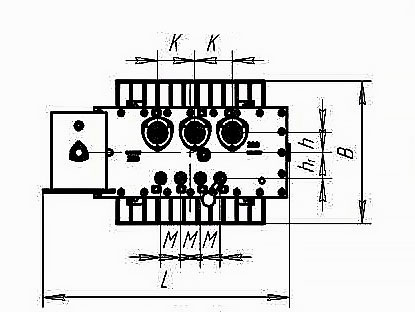

    tm 25 2500 6 10 kv 2

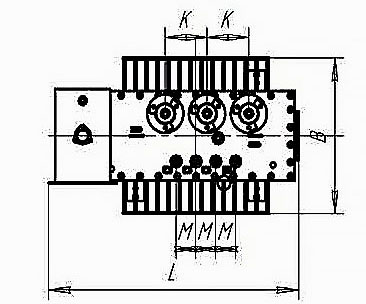

    tm 25 2500 6 10 kv 3

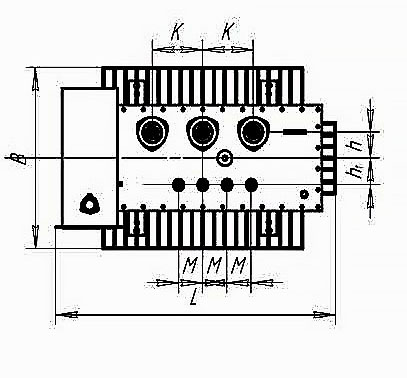

    tm 25 2500 6 10 kv 4

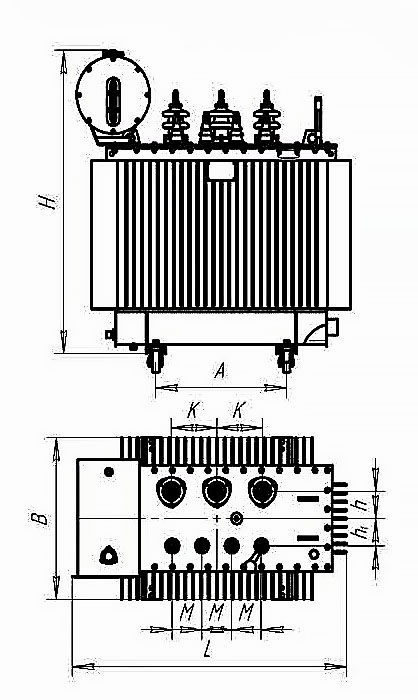

    tm 25 2500 6 10 kv 5

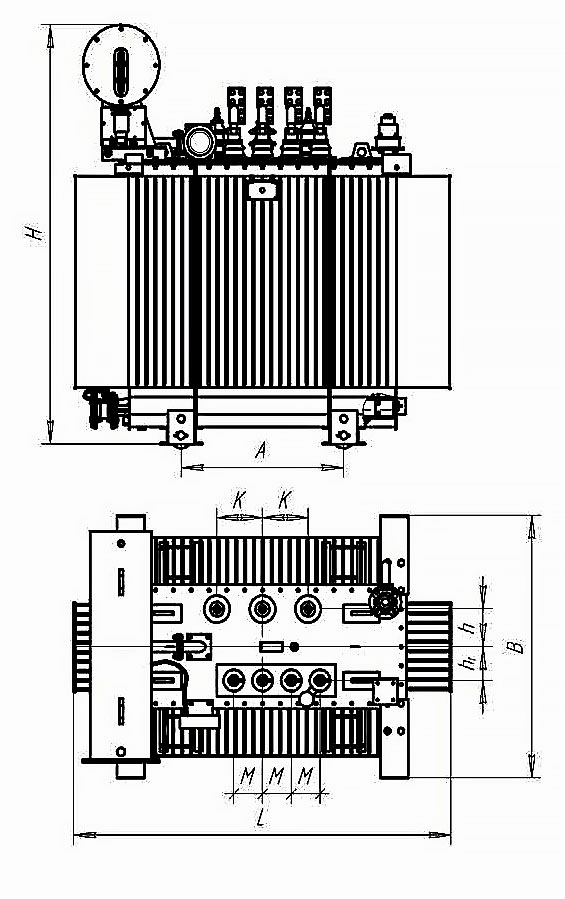

    tm 25 2500 6 10 kv 6

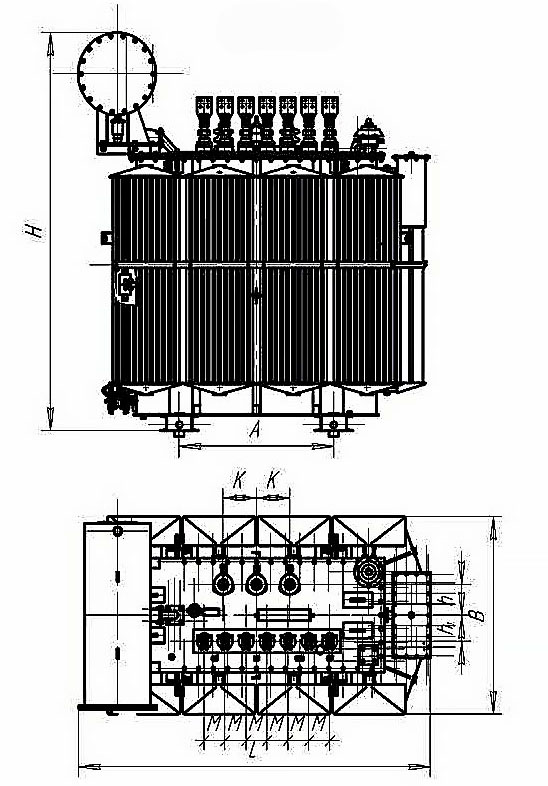

    tm 25 2500 6 10 kv 7

    • Тип: Распределительный, Трехфазный
